に加えてエアタンクドレンバルブ, 解放機械ドレンバルブコントローラーも提供しており、ワンストップソリューションのメーカーおよびサプライヤーとして機能します。この製品シリーズは、特に 2 つの主要モデルで構成されており、大型トラック、鉱山トラック、長距離バス、市バス、セミトレーラーなど、幅広い種類の車両に適した柔軟で便利な設置が特徴です。
ドレン バルブ コントローラーは、商用車、バス、トレーラー用の空気圧ブレーキ システムのインテリジェントな制御コアです。電気制御式排水弁と併用することで、排水システムの頭脳として機能します。
主に電気制御ドレンバルブの制御に使用され、空気リザーバー内の凝縮水の自動排水を促進し、パイプラインやバルブ本体の錆びやブレーキの故障を防ぎます。
|
写真 |
モデル仕様ns |
説明書 |
|
|

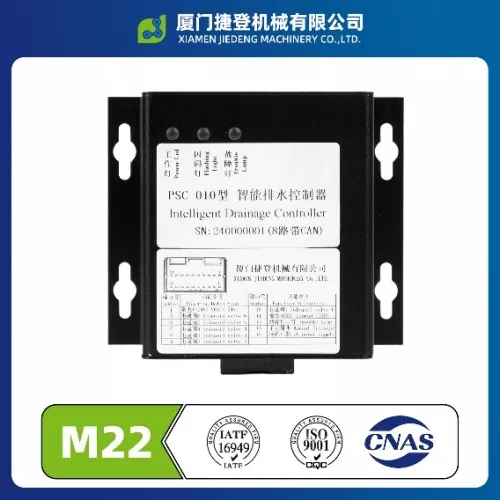

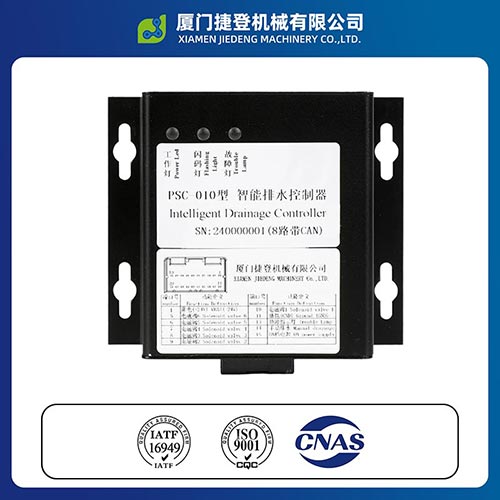

JD コード: PSC-010 サイズ: 120*100*35 取付穴：4～φ9 動作電圧: DC 18V - 36V 最大制御チャンネル数：8 故障検出: 短絡または開回路 保護レベル: IP5X 動作温度：-20℃～100℃ 製品材質：アルミニウム合金 プラグインモデル: AMP 174047-2 |
電気制御ドレンバルブの制御ユニットとして使用されます。 凍結の危険性がある低温環境や高地地域で温度監視機能を有効にする必要がある場合は、温度センサーを接続する必要があります。 制御回路数は最大8回路です。通常の状態では電気制御式排水弁を8基まで制御できますが、並列接続することでさらに多くの排水弁を制御できます。 |
|
|

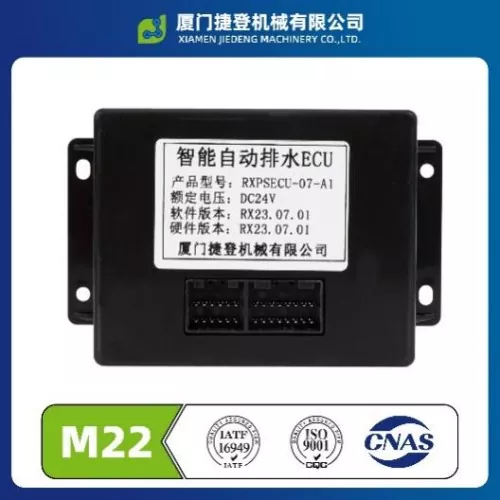

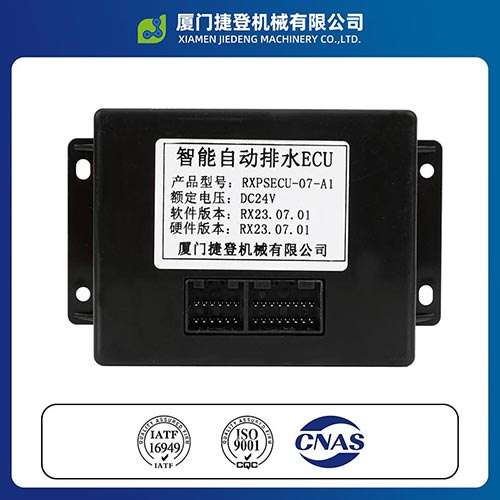

JD コード: RXPSECU-07-A1 サイズ: 120*100*28 取付穴：4～φ4 動作電圧: DC 19V - 32V 最大。 制御チャンネル: 7 故障検出: 短絡または開回路 保護レベル: IP5X 動作温度：-20℃～100℃ 製品の材質: プラスチック プラグモデル: AMP 174045-2 および AMP 174046-2 |
電気制御ドレンバルブの制御ユニットとして使用されます。 低温環境や凍結の恐れがある高地などで温度監視機能を有効にする場合は、温度センサーの接続が必要です。 制御回路数は最大8回路です。通常の状態では電気制御式排水弁を8基まで制御できますが、並列接続することでさらに多くの排水弁を制御できます。 |
2 つのインテリジェント排水コントローラーの基本機能は非常に似ています。基本的に、PSC-010 は RXPSECU-07-A1 のアップグレード バージョンです。どちらも、温度監視、障害検出、CAN 通信、およびマルチバルブ並列拡張をサポートしています。従来の排水制御シナリオでも同様に機能します。
主な違いは詳細のアップグレードにあります。
PSC-010 はシェルをプラスチックからアルミニウム合金にアップグレードし、耐衝撃性が向上し、過酷な作業条件により適しています。インターフェイスはデュアル スロットからシングル スロットに統合され、取り付けと配線のプロセスがより合理化されました。
作業灯、コード灯点滅、故障灯などの新機能を追加し、故障検出効率が大幅に向上し、最大制御チャンネルも8チャンネルに向上しました。
アルミニウム合金ケースは耐久性が高く、損傷しにくいです。
シングルスロット設計により、配線が簡単になります。
3 つのインジケータ ライトにより、迅速なトラブルシューティングが容易になります。
8 チャンネル制御により拡張性が向上し、さまざまな複雑な作業条件に適しています。
ワンステップで完全に機能します。
すべてのコア機能を備えており、基本的な排水制御要件を満たします。
プラスチックケースの方がコストが安くなります。
7つの制御チャンネルを備えており、一般的なシナリオに適しており、限られた予算でも安定して使用できます。
2 つのインテリジェント排水コントローラーは両方とも、柔軟な設置をサポートしています。
PSC-010モデルにはφ9の取り付け穴が4個、RXPSECU-07-A1モデルにはφ4の取り付け穴が4個あります。
ネジで直接固定することも、ケーブルタイで素早く固定することもでき、さまざまな設置シナリオに適しています。
設置場所は、機器の安定した動作を確保するために、車両の電気室や運転室内など、乾燥していて換気が良く、メンテナンスに便利な場所を選択し、シャーシに泥が飛び散りやすい場所や高温の熱源を避け、屋外の裸の設置を避けることをお勧めします。
主に、大型トラック、鉱山トラック、バス、市バス、セミトレーラーなど、空気圧ブレーキシステムを備えたすべての商用車モデルで使用されています。
排水バルブの加熱を自動的に制御し、空気タンクから凝縮水を排出し、パイプラインの錆びを防ぎ、冬場の氷詰まりを防ぎ、ブレーキの安全性を確保します。
3 つのインジケータ ライトは、作業ライト、点滅コード ライト、障害ライトです。通常の作業状態では、作業灯は常に点灯しています。障害がある場合、コード ライトが点滅している間、障害ライトは常に点灯したままになります。点滅するコードライトの点滅パターンに基づいて、障害の原因を最初に判断できます。
詳細は以下のとおりです。
|
コードライトと障害ライトの点滅 ディスプレイ |
説明 |
|
消す |
故障なし |
|
1回点滅 |
チャンネル 1 はオープンまたは接地されています。 |
|
2回点滅 |
チャンネル 2 はオープンまたは接地されています。 |
|
3 回点滅します |
チャンネル 3 はオープンまたは接地されています。 |
|
4 回点滅します |
チャンネル 4 はオープンまたは接地されています。 |
|
5 回点滅します |
チャンネル 5 はオープンまたは接地されています。 |
|
6 回点滅 |
チャンネル 6 はオープンまたは接地されています。 |
|
7 回フラッシュします |
チャンネル 7 はオープンまたは接地されています。 |
|
8 回点滅 |
チャンネル 8 はオープンまたは接地されています。 |
|
9 回点滅 |
加熱チャンネルの断線またはアース接続の障害 |
|
10 回点滅します |
温度センサーの開回路またはアース接続 |
インテリジェントな排水コントローラーは柔軟な制御モードを備えており、実際の要件に基づいて適切なソリューションを選択できます。
CAN バスに接続すると、車両の圧力や速度などのパラメータに基づいてさまざまな排水、加熱、保護ロジックを柔軟に構成でき、複雑な作業条件に適応できます。
デフォルトの制御ロジックは、顧客がよく使用するモードです。 CAN バスへの接続は必要なく、電源投入時に正常に動作します。
操作は便利で、追加のデバッグは必要ありません。ほとんどの日常的な使用シナリオに対応できます。具体的には：
1. 車両のキースイッチをオンの位置にすると、車両は自動排水機能を実行します。
① t°＞3℃：すぐにドレンが発生します。
② t°≤3℃: 電源投入および排水サイクルは実行されません。
2. キースイッチがオフの場合：
① t°＞3℃：すぐにドレンが発生します。
② t°≦3℃：電源OFF時はドレンを行いません。
3. 湿式貯留バルブの排水間隔時間は 30 分、バルブ #2 ～ #8 の排水間隔時間は 2 時間、各サイクルの排水時間は 2 秒です。
1. 電源をオンにした後、次の操作を行います。
t°≤3℃:加熱制御出力；
t°≧5℃:加熱制御により出力が停止しました。
2. 電源投入後、t°＞3℃：加熱制御は出力しません。
1. 強制排水ボタンを押すと、強制排水が実行されます。
2. ボタンを放すと強制排水が停止します。
アモイ解放機械は、空気貯蔵タンク用の高性能空気タンク自動タンクドレンの製造を専門としています。当社は、堅牢な設計、厳格な品質管理、信頼性の高い性能を採用して、圧縮空気システムに耐久性のあるソリューションを提供します。
当社の製品は、効率的な凝縮水の排水を保証し、機器の寿命を延ばし、メンテナンスの労力を軽減し、さまざまな作業条件下で安定した動作を提供します。
当社をお選びいただくことで、プロフェッショナルな品質、タイムリーな納期、信頼できるアフターサポートをお受けいただけます。
ドレンバルブコントローラはCE認証およびRoHS認証を取得しています。 IATF16949品質マネジメントシステムを採用しています。
一方、解放公社は国家ハイテク企業でもあり、多数の発明特許、実用新案特許、意匠特許を保有しており、そのコア技術は独立して制御可能である。
JIEDENG は、高品質のドレン バルブ コントローラーを世界中のお客様に提供する準備ができています。
